Hei ada! Sebagai pembekal RTD pencetak 3D, saya telah melihat secara langsung bagaimana Stepper Motors memainkan peranan penting dalam mesin -mesin yang menakjubkan ini. Dalam catatan blog ini, saya akan memecahkan apa yang dilakukan Stepper Motors dalam RTD pencetak 3D dan mengapa mereka begitu penting.
Mula -mula, mari kita bincangkan tentang apa yang dicetak 3D Printer RTD. RTD pencetak 3D, atau pengesan suhu rintangan, adalah sensor yang mengukur suhu dalam pencetak 3D. Ia sangat penting untuk memastikan pencetak beroperasi pada suhu yang betul, yang penting untuk mendapatkan cetakan berkualiti tinggi. Anda boleh mengetahui lebih lanjut mengenainya di sini:3D PRINTER RTD.
Sekarang, ke Stepper Motors. Stepper Motors adalah sejenis motor elektrik yang bergerak dalam langkah -langkah diskret. Tidak seperti motor biasa yang berputar secara berterusan, Stepper Motors bergerak dengan kenaikan kecil dan tepat. Ini menjadikan mereka sempurna untuk pencetak 3D, di mana ketepatan adalah kunci.
Kedudukan dan pergerakan
Salah satu peranan utama Stepper Motors dalam pencetak 3D adalah untuk mengawal pergerakan kepala cetak dan platform membina. Dalam pencetak 3D, kepala cetak perlu bergerak dalam tiga dimensi (x, y, dan z paksi) untuk membuat lapisan objek mengikut lapisan. Stepper Motors digunakan untuk memandu tali pinggang atau skru plumbum yang menggerakkan kepala cetak dan platform.
Sebagai contoh, apabila pencetak mencetak lapisan, motor stepper pada paksi x dan y menggerakkan kepala cetak merentasi platform binaan dalam corak tertentu. Corak ini ditentukan oleh model 3D yang anda cetak. Motor Stepper bergerak dalam langkah -langkah kecil, yang membolehkan kedudukan yang sangat tepat dari kepala cetak. Ketepatan ini adalah apa yang membolehkan pencetak membuat cetakan terperinci dan tepat.
Motor stepper z - paksi bertanggungjawab untuk menggerakkan platform membina ke atas atau ke bawah selepas setiap lapisan dicetak. Apabila pencetak selesai satu lapisan, motor stepper z - paksi bergerak platform jarak yang kecil (biasanya sebahagian kecil daripada milimeter) supaya lapisan seterusnya boleh dicetak di atas yang sebelumnya. Pergerakan tambahan ini memastikan bahawa setiap lapisan dicetak pada ketinggian yang betul, yang penting untuk kualiti keseluruhan cetakan.
Kawalan penyemperitan
Satu lagi peranan penting motor stepper dalam pencetak 3D adalah untuk mengawal penyemperitan filamen. Filamen adalah bahan yang digunakan oleh pencetak untuk membuat objek, seperti PLA atau plastik ABS. Filamen dimasukkan ke dalam kepala cetak, di mana ia cair dan kemudian diekstrusi melalui muncung.
Motor stepper digunakan untuk memandu extruder, yang merupakan sebahagian daripada pencetak yang memberi makan filamen ke kepala cetak. Motor stepper berputar gear atau roda yang mengatasi filamen dan menolaknya ke hadapan. Dengan mengawal putaran motor stepper, pencetak dapat mengawal jumlah filamen yang diekstrusi.
Ini penting kerana jumlah filamen yang diekstrusi perlu dikawal dengan tepat untuk memastikan cetakan mempunyai ketebalan dan ketumpatan yang betul. Sekiranya terlalu banyak filamen disemperit, cetakan mungkin berakhir - diisi atau mempunyai gumpalan. Jika terlalu sedikit filamen disemperit, cetakan mungkin mempunyai jurang atau lemah. Keupayaan motor Stepper untuk bergerak dalam langkah -langkah yang tepat membolehkan kawalan tepat penyemperitan filamen.
Kelajuan dan tork
Stepper Motors juga memainkan peranan dalam menentukan kelajuan dan tork pencetak 3D. Kelajuan di mana motor stepper boleh bergerak mempengaruhi berapa cepat pencetak boleh dicetak. Walau bagaimanapun, terdapat perdagangan antara kelajuan dan ketepatan. Jika motor stepper bergerak terlalu cepat, mereka mungkin terlepas langkah -langkah, yang boleh membawa kepada cetakan yang tidak tepat.
Tork adalah daya yang boleh digunakan oleh motor stepper untuk menggerakkan kepala cetak, platform, atau extruder. Dalam pencetak 3D, motor stepper perlu mempunyai tork yang cukup untuk mengatasi rintangan tali pinggang, skru plumbum, dan filamen. Sekiranya tork terlalu rendah, motor mungkin tidak dapat menggerakkan bahagian dengan betul, yang boleh menyebabkan pencetak tidak berfungsi.
Pengilang pencetak 3D dengan teliti memilih Stepper Motors dengan kombinasi kelajuan dan tork yang betul untuk pencetak mereka. Mereka juga menggunakan pemandu untuk mengawal motor stepper. Pemandu ini boleh menyesuaikan arus dan voltan yang dibekalkan kepada motor, yang mempengaruhi kelajuan dan tork mereka.
Suhu dan interaksi RTD
Sekarang, mari kita bincangkan bagaimana motor stepper berinteraksi dengan RTD pencetak 3D. Suhu dalam pencetak 3D adalah kritikal untuk kualiti cetakan. Filamen perlu berada pada suhu yang betul untuk mencairkan dengan betul dan mengalir dengan lancar melalui muncung.
RTD pencetak 3D mengukur suhu kepala cetak dan platform binaan. Sekiranya suhu terlalu rendah, filamen mungkin tidak mencairkan dengan betul, dan cetakan mungkin tidak mematuhi lapisan sebelumnya. Sekiranya suhu terlalu tinggi, filamen mungkin menjadi terlalu berair, dan cetakan mungkin mempunyai penampilan yang tidak kemas.
Motor stepper juga boleh dipengaruhi oleh suhu. Suhu tinggi boleh menyebabkan motor stepper kehilangan tork atau terlalu panas. Ini boleh membawa kepada pergerakan yang tidak tepat dan kualiti cetak yang lemah. Itulah sebabnya penting untuk memantau suhu menggunakan RTD dan mengambil langkah yang sesuai untuk mengekalkan suhu dalam julat optimum.
Sebagai contoh, jika RTD mengesan bahawa suhu semakin tinggi, sistem kawalan pencetak dapat melambatkan motor stepper atau menghidupkan kipas penyejuk untuk mengurangkan suhu. Sebaliknya, jika suhu terlalu rendah, sistem kawalan dapat meningkatkan kuasa kepada pemanas untuk meningkatkan suhu.
Keserasian sensor
Stepper Motors juga perlu bersesuaian dengan sensor lain dalam pencetak 3D, termasuk RTD. Papan kawalan pencetak perlu berkomunikasi dengan kedua -dua motor stepper dan sensor untuk memastikan semuanya berfungsi dengan lancar.
Sebagai contoh, papan kawalan perlu menerima data suhu dari RTD pencetak 3D dan menggunakan maklumat tersebut untuk menyesuaikan pergerakan motor stepper. Sekiranya suhu tidak betul, papan kawalan mungkin perlu melambatkan kelajuan cetak atau menyesuaikan kadar penyemperitan untuk mengimbangi.
Penyelenggaraan dan umur panjang
Stepper Motors memerlukan beberapa penyelenggaraan untuk memastikan prestasi jangka panjang mereka. Dari masa ke masa, motor boleh haus, terutamanya jika ia sering digunakan. Debu dan serpihan juga boleh berkumpul di atas motor, yang boleh menjejaskan prestasi mereka.
Pembersihan dan pelinciran biasa motor stepper dapat membantu memanjangkan jangka hayat mereka. Ia juga penting untuk memeriksa pendawaian dan sambungan untuk memastikan bahawa mereka selamat. Sekiranya motor stepper mula rosak, ia boleh menyebabkan masalah dengan pergerakan dan penyemperitan pencetak, yang membawa kepada kualiti cetak yang lemah.
Kesimpulan
Kesimpulannya, Stepper Motors adalah bahagian penting dari pencetak 3D. Mereka memainkan peranan penting dalam mengawal pergerakan kepala cetak dan platform membina, serta penyemperitan filamen. Ketepatan dan keupayaan mereka untuk bergerak dalam langkah -langkah kecil menjadikannya sempurna untuk percetakan 3D, di mana ketepatan adalah kunci.

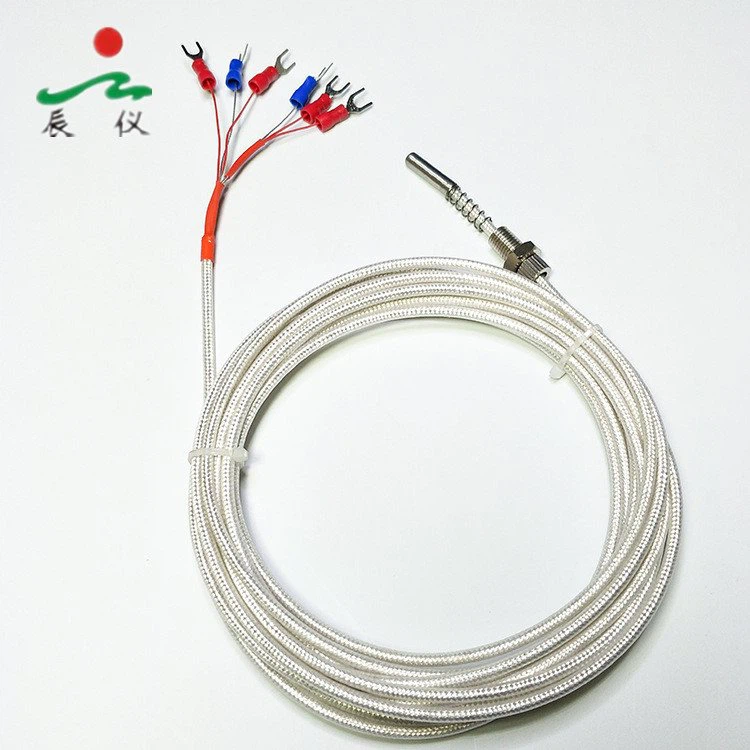

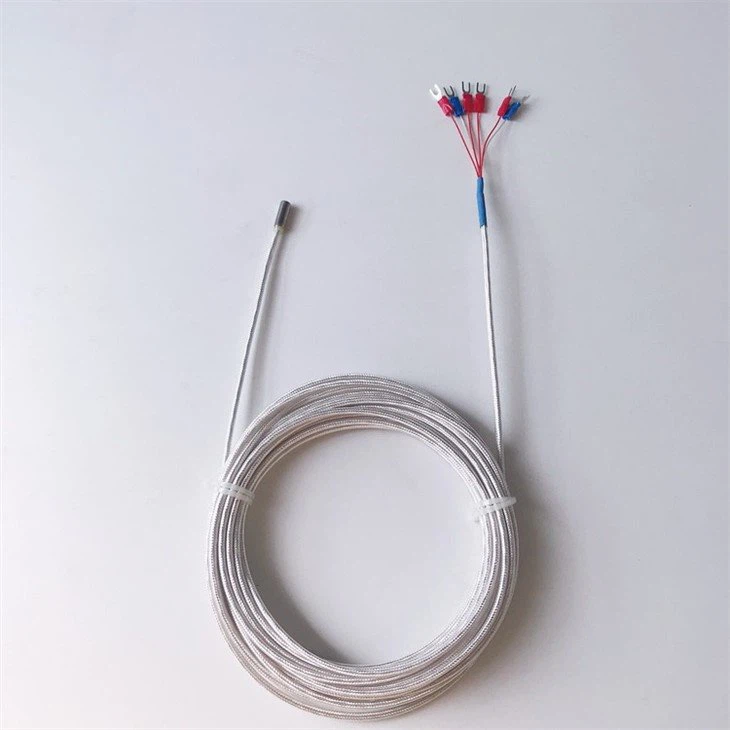

Jika anda berada di pasaran untuk RTD pencetak 3D atau komponen lain untuk pencetak 3D anda, kami di sini untuk membantu. Kami menawarkan kualiti tinggi6 Wire PT100 RTDdanSensor WZPM PT100 RTD dengan pita Kaptonyang direka untuk berfungsi dengan lancar dengan motor stepper anda dan komponen pencetak lain. Sekiranya anda mempunyai sebarang pertanyaan atau ingin membincangkan keperluan perolehan anda, jangan ragu untuk menjangkau. Kami sentiasa gembira untuk bercakap tentang bagaimana kami dapat membantu anda memanfaatkan sepenuhnya pencetak 3D anda.
Rujukan
- "Teknologi Percetakan 3D: Prinsip dan Aplikasi" oleh Ian Gibson, David W. Rosen, dan Brent Stucker
- "Stepper Motors: Panduan untuk Teori dan Aplikasi" oleh Peter C. Senning
